在鋼筋混凝土結構施工中，鋼筋連接質量是決定建筑結構安全性與耐久性的核心要素。當前，直螺紋套筒連接技術已占據大直徑鋼筋機械連接的主導地位，而剝肋滾軋直螺紋套筒與鐓粗直螺紋套筒作為其中應用最為廣泛的兩種工藝類型，在實際選型時常令工程技術人員面臨抉擇。如何根據具體的工程條件、質量要求和成本預算“選對工藝類型”，已成為項目現場必須審慎應對的技術決策。本文將從工藝原理、質量差異、成本結構及適用場景等維度展開系統對比，為合理選型提供參考依據。

一、工藝原理及流程差異

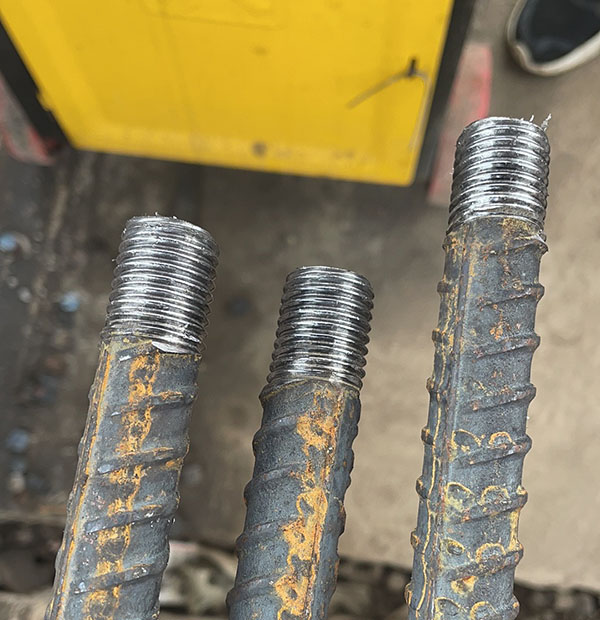

剝肋滾軋直螺紋套筒的加工流程為：首先利用滾絲機上的剝肋刀片，將鋼筋端部的橫肋與縱肋切削剝除，使鋼筋滾絲前的圓柱體直徑趨于一致，隨后在同一臺設備上完成螺紋的滾壓成型。這種“先剝后滾”的工藝設計，旨在消除鋼筋原有肋形對螺紋成型精度的影響，確保螺紋齒形尺寸的一致性與穩定性。其顯著優勢在于一次裝卡即可完成剝肋與滾軋兩道工序，設備功率僅需3～4kW，操作便捷，施工效率較高。

鐓粗直螺紋套筒的工藝則分為兩個獨立環節：首先采用專用鐓粗設備，對鋼筋端頭進行局部冷鐓，使端部直徑增大4～6mm；隨后在鐓粗段上加工螺紋。鐓粗工序的核心目的在于為后續滾軋提供足夠的“材料余量”，使滾軋成形后螺紋齒槽處的最小直徑仍能達到甚至超過鋼筋原材的公稱直徑，從而從原理上保障連接部位的等強度特性。

兩者本質區別在于：剝肋滾軋屬于“減法”工藝——先剝除部分母材再滾絲；而鐓粗直螺紋屬于“先加后減”工藝——先通過鐓粗增加端部截面積，再進行螺紋加工。這一工藝路線的根本差異，直接決定了二者在質量表現與成本構成上的顯著不同。

二、質量差異深度對比

1. 連接強度與截面完整性

這是區分兩種工藝最核心的技術指標。以直徑25mm的HRB400級鋼筋為例，剝肋滾軋直螺紋套筒在剝肋滾軋后，螺紋齒槽底部的最小直徑約為20mm，該截面處鋼筋面積削弱幅度可達約36%。盡管現行行業標準要求機械連接接頭抗拉強度達到鋼筋母材實測抗拉強度的1.10倍以上（JGJ 107-2016），但連接區域截面減小的客觀事實仍然存在，在極端荷載條件下需予以關注。

相較之下，鐓粗直螺紋套筒因預先對鋼筋端部進行了鐓粗擴徑，滾軋完成后螺紋齒槽底部直徑可達到甚至超過原鋼筋的公稱直徑，真正實現接頭處的“等強連接” ，有效避免了因截面削弱而產生的薄弱環節，特別適用于對抗震及疲勞性能要求較高的結構部位。

2. 螺紋精度與施工可靠性

一致性好，與直螺紋套筒的配合松緊適中，現場安裝順暢，套筒旋合質量穩定可靠，人為操作誤差影響較小。

鐓粗直螺紋工藝的螺紋加工是在鐓粗形成的變截面段上進行的。若鐓粗設備的精度不足或操作人員技能水平不達標，容易出現鐓偏、鐓歪、鐓粗段開裂等質量缺陷。一旦發生此類問題，該絲頭必須予以切除并重新鐓粗加工，不僅影響施工進度，也增加了質量控制的難度。此外，冷鐓過程會在鋼筋端部引入一定的加工硬化效應，可能使鐓粗區材料的延性略有降低，對于原材料延性本身就偏低的鋼筋，需格外謹慎。

3. 耐腐蝕性能

相關研究表明，在耐腐蝕性方面，剝肋滾軋工藝加工的絲頭表面質量優良，其耐蝕性能穩定，優于鐓粗車削工藝，與鐓粗滾軋工藝基本相當。綜合考慮工藝成本與防腐表現，剝肋滾軋工藝在常規環境下的耐腐蝕綜合優勢更為突出。

4. 適用場景劃分

剝肋滾軋直螺紋套筒：適用于直徑16～40mm的HRB335、HRB400級鋼筋的常規連接，特別適用于對螺紋精度要求高、施工節奏快、工期緊張的大型項目。

鐓粗直螺紋套筒：更適配HRB500級高強鋼筋、超大直徑鋼筋以及抗震等級高、對結構延性和疲勞性能有嚴格要求的特殊部位或重要節點。

三、成本構成對比分析

對于絕大多數常規工程而言，剝肋滾軋直螺紋套筒在綜合經濟性方面具有顯著優勢；而對于采用高強鋼筋或處于關鍵受力部位的工程，鐓粗工藝雖然前期投入較高，但其在連接質量與結構安全上的保障更為充分，相應的投資是合理且必要的。

四、如何“選對工藝類型”

要做到科學合理地“選對工藝類型”，建議從以下幾個層面進行綜合權衡：

1.鋼筋等級：HRB335、HRB400級常規鋼筋，優先選用剝肋滾軋直螺紋套筒；HRB500級及以上高強鋼筋，建議采用鐓粗直螺紋套筒。

2.結構重要性：對處于高烈度抗震設防區域或對結構延性、疲勞性能有特殊要求的關鍵構件，鐓粗方案更具安全冗余。

3.施工條件：若工期緊張、需大批量預制絲頭，剝肋滾軋工藝效率優勢更為突出；若現場設備布置空間有限，剝肋滾軋設備也更為輕便靈活。

4.成本預算：在滿足質量標準的前提下，若成本控制壓力較大，剝肋滾軋工藝的綜合經濟性更優。

五、常見問題解答（FAQ）

Q1：剝肋滾軋直螺紋套筒造成的截面削弱是否會影響結構安全？

A：按照JGJ 107-2016標準，只要接頭通過了型式檢驗和現場工藝檢驗，且抗拉強度達到Ⅰ級或Ⅱ級接頭要求，即視為合格可用。但對于高烈度抗震設防或對疲勞性能要求極高的結構部位，建議結合具體工況評估選用鐓粗工藝。

Q2：鐓粗直螺紋套筒的鐓偏問題應如何控制？

A：鐓粗操作必須由經過專業培訓且考核合格的人員執行，鐓粗設備應定期進行精度校驗。每批鐓粗后的絲頭應逐根進行外觀檢查，發現鐓偏、鐓歪等缺陷應立即切除并重新加工，嚴禁不合格絲頭進入下道工序。

Q3：如何甄別鋼筋套筒廠家的產品質量是否可靠？

A：選擇鋼筋套筒廠家時，應核查其是否提供產品出廠合格證及有效的型式檢驗報告（有效期4年）。套筒材質應符合45號鋼的·相關要求，產品需滿足JG/T 163-2013標準。建議優先選用具有大型重點工程供貨業績的鋼筋套筒廠家。

Q4：同一工程中能否同時使用這兩種工藝？

A：可以，但需注意：同一連接區段內的接頭應采用同一種工藝，且不同工藝的接頭應分別進行獨立的工藝檢驗。嚴禁將不同工藝加工出的絲頭與套筒混用，以免因螺紋參數不匹配引發連接質量問題。

六、參考行業標準

JGJ 107-2016《鋼筋機械連接技術規程》

JG/T 163-2013《鋼筋機械連接用套筒》

GB/T 699-2015《優質碳素結構鋼》

GB/T 8162-2018《結構用無縫鋼管》

GB 50901-2013《鋼-混凝土組合結構施工規范》
